HI-SPECシール工法(KSタイプ)
HI-SPECシール工法（KSタイプ）は、床版表面の下地補修・不陸修正ができる高浸透型床版防水工法です。
床版表面に高い防水性を付与するとともに、幅0.05～1㎜程度までのひび割れに対して、浸透・充填補修することが可能です。
本製品とアスファルト系塗膜防水材を組み合わせることで、高性能複合防水工法となります。
※ 本製品は、阪神高速道路株式会社様との共同開発技術です。
工法のポイント
| 1高い防水性 | 2切削後の床版面の不陸修正効果 | 3微細ひび割れから幅の大きいひび割れに対する広範囲な補修が可能 |
|---|---|---|
HI-SPECシール（KSタイプ）とアスファルト系塗膜防水材による複合防水工法により、極めて高い防水性を発揮します。（防水性試験Ⅰ・Ⅱに合格） |
HI-SPECシール（KSタイプ）を塗布することで、切削後の床版面に対する不陸修正ができます。そのため、次工程のアスファルト系塗膜防水材を均質に塗布することができ、高品質な防水層を施工できます。 |
幅0.1㎜以下の微細ひび割れに深く浸透するとともに、幅1㎜程度までの比較的大きなひび割れへの充填効果も有します。併せてコンクリートの表面強度を向上させます。 |
| 4様々な下地条件に対応 | 5VOC（揮発性有機化合物）を完全に不使用 | |
舗装切削後の残存アスファルト面や、水分率が高いコンクリート面に対して塗布した場合でも、優れた接着効果を発揮します。 |
VOCを一切使用しない，完全な水性塗料です。施工時の火災対策はもちろん、周辺環境の臭気対策・健康対策についても配慮した、環境にやさしい製品です。 |
施工例
（１）施工前

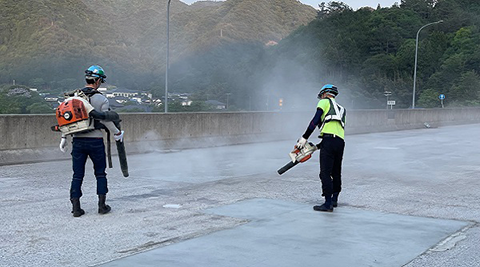

（２）ブロワーにて清掃

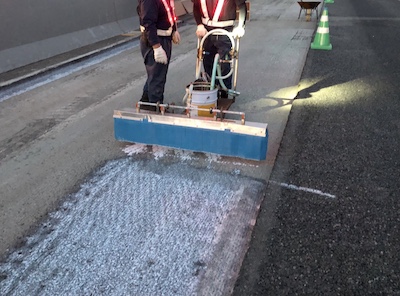

（３）HI-SPECシールL（KSタイプ）塗布

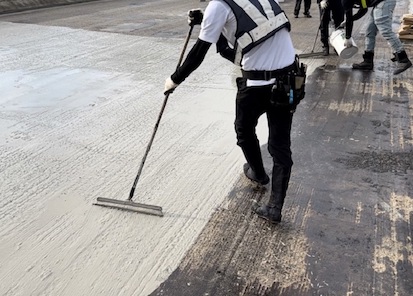

（４）HI-SPECシールL（KSタイプ）＋P塗布
（５）HI-SPECシールL（KSタイプ）＋Pによる不陸修正状況
（６）アスファルト系塗膜防水材塗布

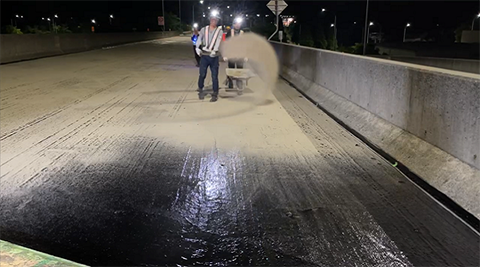

（７）4号珪砂散布
各種防水性能照査試験に適合
●阪神高速道路株式会社
「既設ＲＣ床版を対象とした床版防水マニュアル」 Ａ種
●公益社団法人 日本道路協会
「道路橋床版防水便覧」
１．防水性試験Ⅱの様子
・供試体を割裂した断面にブラックライトを照射
・検査液が浸透していないことより、試験合格。

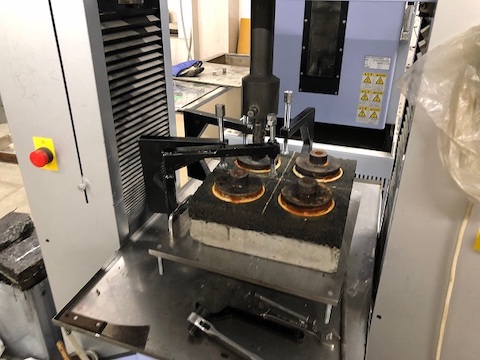

２．引張接着試験の様子
３．薬品負荷試験の様子

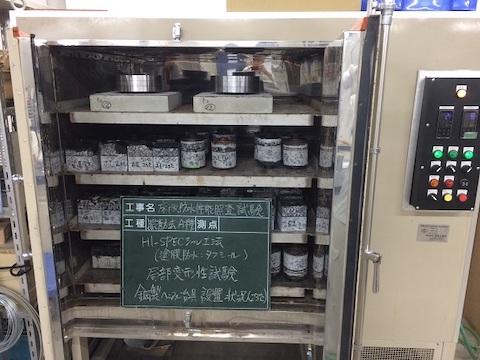

４．局部抵抗性試験の様子

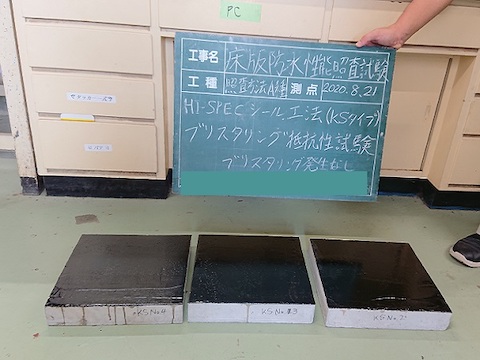

５．ブリスタリング抵抗性試験
発表論文一覧
- ・含浸系防水材の強度特性に及ぼす既設RC床版の下地状態の影響（日本材料学会）
小瀬詠理，角掛久雄，遠藤輝，松下麗菜，田村悟士
コンクリート構造物の補修,補強,アップグレード論文報告集
Proceedings of the Concrete Structure Scenarios, JSMS 18 255-260, 2018-10 - ・不陸調整機能を有する含浸系防水材による床版防水層の品質向上についての研究（日本材料学会）
田村悟士，青木康素，松下麗菜，小瀬詠理，角掛久雄
コンクリート構造物の補修,補強,アップグレード論文報告集
Proceedings of the Concrete Structure Scenarios, JSMS 18 281-286, 2018-10 - ・含浸系床版防水工法の開発と適用性に関する研究（日本材料学会）
田村悟士，新名勉，谷口惺，盛岡諒平，角掛久雄
コンクリート構造物の補修,補強,アップグレード論文報告集
Proceedings of the Concrete Structure Scenarios, JSMS 17 297-302, 2017-10 - ・水性エポキシ樹脂を用いた含浸系床版防水材による過切削ＲＣ床版面の不陸調整効果（土木学会）
青木康素，松下麗菜，田村悟士，角掛久雄
土木学会第73回年次学術講演会講演概要集, Vol.73, CS8-020, pp.39-40 - ・道路橋ＲＣ床版に対する含浸系防水材による補修効果に関する研究（土木学会）
小瀬詠理，盛岡諒平，新名勉，谷口惺，田村悟士，角掛久雄
土木学会第72回年次学術講演会講演概要集, Vol.72, V-183, pp.365-366
特許情報
- ・発明者 西岡勉，青木康素，松下麗菜，小坂崇，谷口惺，田村悟士
- ・発明の名称 コンクリート床版の防水補修方法
- ・特許番号 特許第6933818号
- ・登録日 2021年9月8日
