奈良県新庄町 橋梁新設工事
施工年月：2004.02
施工内容： スプレダムS-1スーパースプレダム工法 橋梁
奈良県新庄町発注の橋梁新設工事で、床版防水工法としてスプレダムS-1工法が採用されました。施工時と1年後の様子をご紹介します。
-

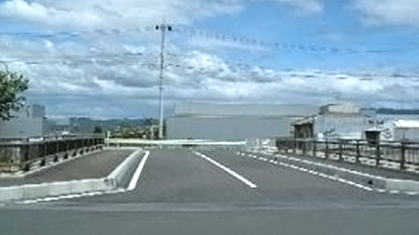

施工時（直後）
平成16年4月から供用開始されている奈良県新庄町発注の橋梁です。（平成16年4月撮影）
施工時と1年後の様子をご紹介します。 -

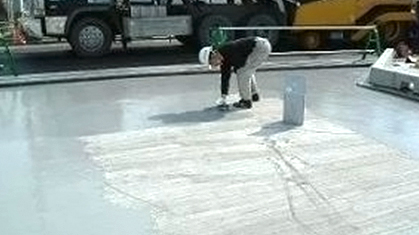

防水施工中
防水施工中の様子です。
材料は有機溶剤を含まない環境に配慮した水性系のポリマーセメント系防水材です。
作業は、金鏝・ローラー・刷毛などで塗布していきます。
大型機械等を用いた吹付け工事でないため、材料ロスが少なく周囲への飛散の心配もありません。 -

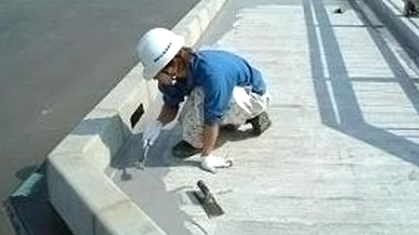

継ぎ目のない防水層を形成
シート系の防水材と違い、細かな形状にも塗布でき、継ぎ目のない防水層を形成するため出来型の品質が安定します。
-

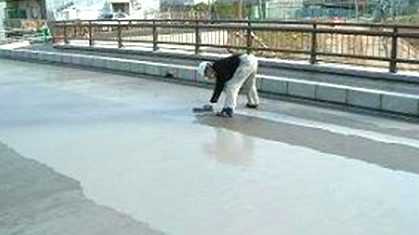

塗布の様子（2回目）
2回目塗布の様子です。
1回目の防水材が触指乾燥後2回目を塗布します。 -

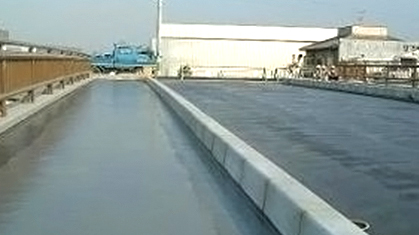

施工完了
施工完了です。
耐久性の高い防水層を形成します。 -

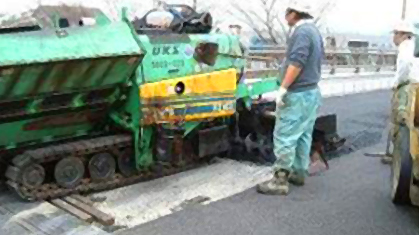

舗装工事（2日後）
2日後に舗装工事が行われました。
防水層の上を直接、アスファルトフィニッシャのキャタピラが往復していますが、防水層が破断したり、よれたりせず強靭な塗膜を形成しています。 -

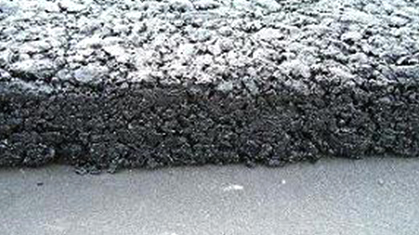

防水層
アスファルト舗装（上部）と、防水層（下部）の境界です。
アスファルトの温度は153℃ですが、熱による防水材への影響はありません。 -

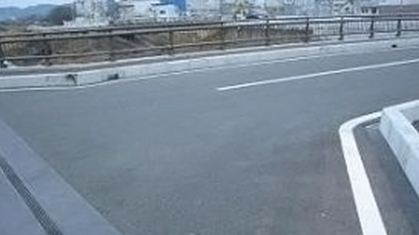

供用開始1年後
供用開始1年後の様子です。
一般車両と共に大型車も頻繁に通行する箇所です。
最近の研究で、舗装と防水層とコンクリート床版が一体となって挙動しないと、舗装が早期に劣化してしまうことが報告されています。
ここでは、防水層が上と下をつなぐバインダーの役割を果し、供用一年後も健全な状態を維持しています。
